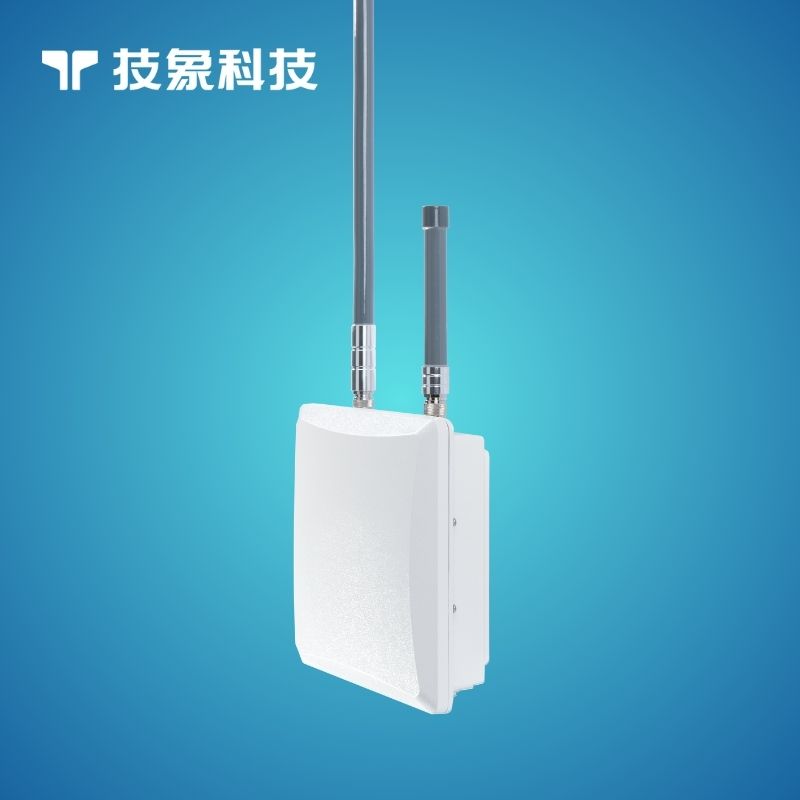

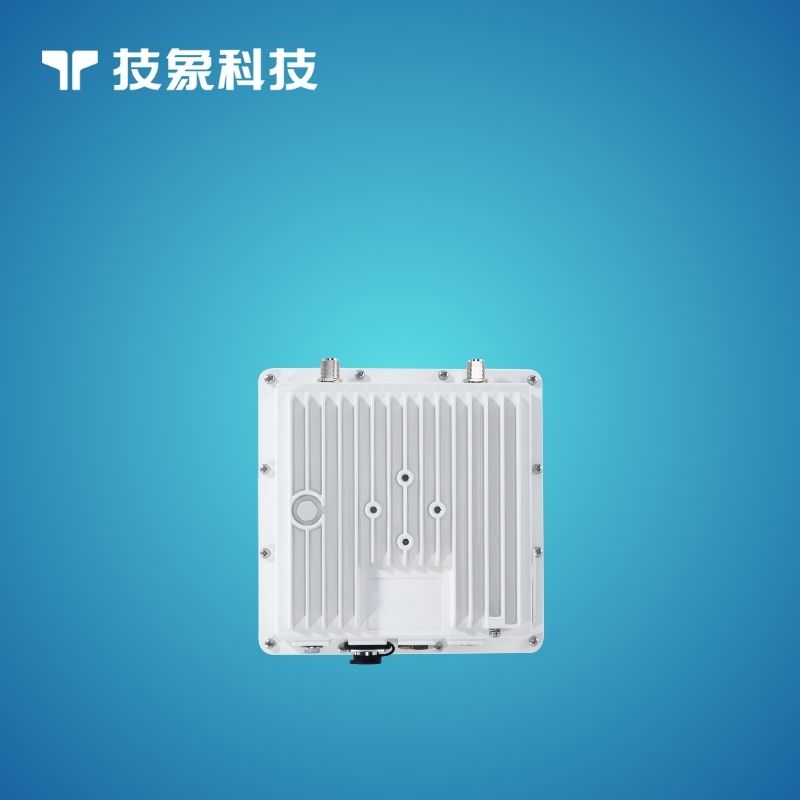

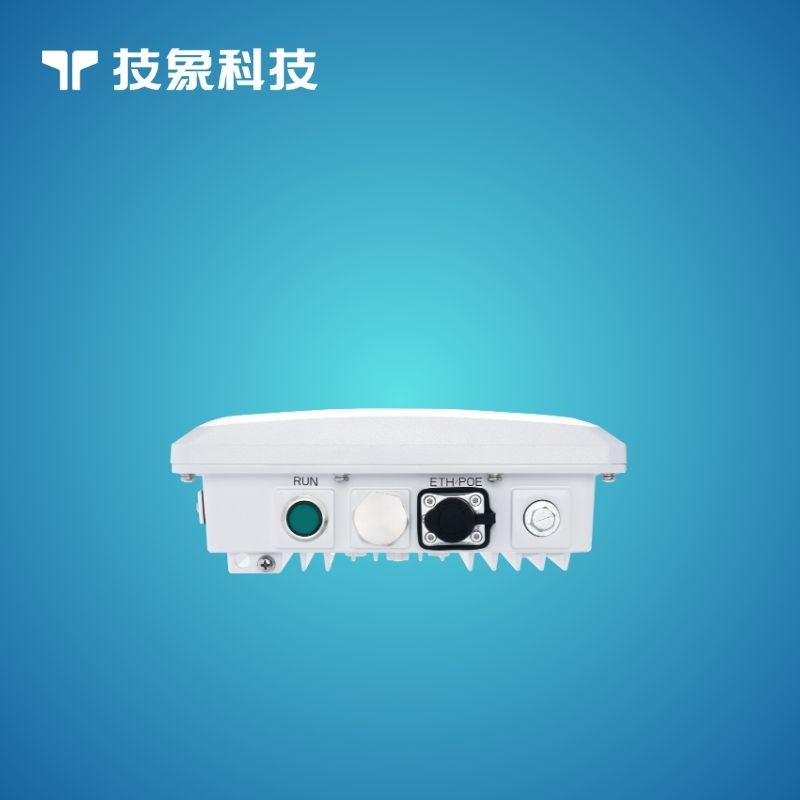

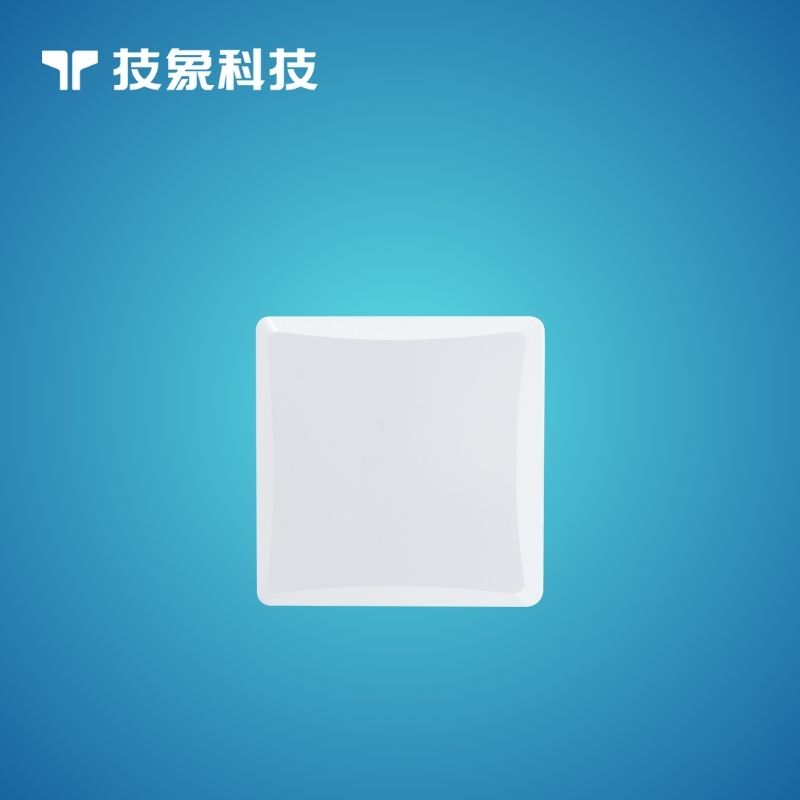

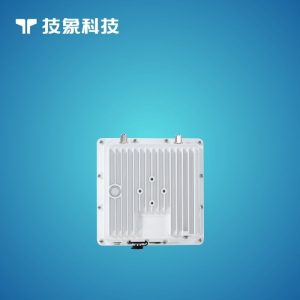

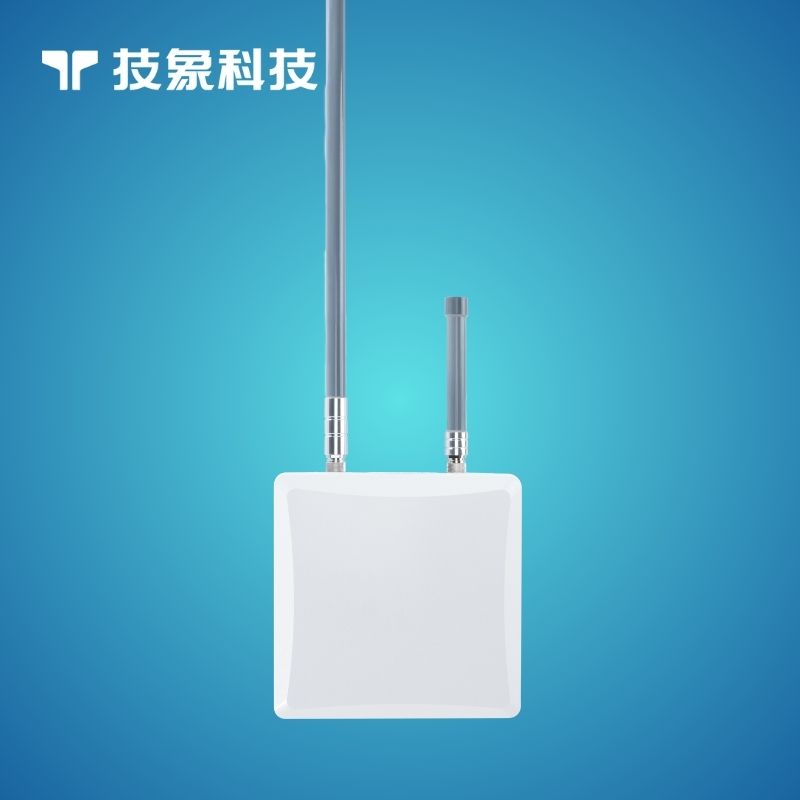

工业无线网关TP8606

一款基于TPUNB无线窄带通信协议的高可靠性工业级网关,同时支持并灵活切换时隙DSME模式和竞争模式两种调度方式,并通过数据接收确认和重传机制,确保网络可靠性的同时,实现数据传输的高并发和低延时,满足工业控制自动化的严苛需求,适用于搭建灵活的工业智控专网,可广泛应用于工业物联网领域的众多场景。

分类:
覆盖距离

2km ( 典型 )

终端容量

1. DSME模式:周期≥2S:40个,≥30S:10个
(支持不同采集周期混合应用调度场景)
2. 竞争模式: 5000个

工作制式

TDD

工作频率

470MHz ~ 510MHz

工作带宽

≤ 200kHz / 单载波

发射功率

15dBm ~ 30dBm

符号速率

支持 2.4kbps(上行)/ 19.2kbps(下行)
或76.8kbps(上行)/ 76.8kbps(下行)

接收灵敏度

-122dBm @2.4kbps
-110dBm @76.8kbps

信道数

8信道

信道编码

TBCC:1/2,4/5

调制方式

FSK

M8ALE:工作接口

1. 10M/100M 以太网口×1
2. 电源接口×1
3. 调试 RS232 串口×1
4. TPUNB 天线 N 母头×1
5. LTE-4G 天线 N 母头×1
6. WIFI 天线 N 母头×1
7. GNSS 天线 N 母头×1

M8ALE:工作电压

AC 220V(±20%)

M8PE:工作接口

1. 10M/100M 以太网口×1
2. 调试 RS232 串口×1
3. TPUNB 天线 N 母头×1
4. WIFI 天线 N 母头×1

M8PE:工作电压

38V ~ 58V(POE)

业务模式

支持点播和广播,支持业务 ACK/NACK 反馈

整机功耗

≤ 12W,5W(典型值)

尺寸

240mm × 240mm × 89mm

重量

≤ 2.2Kg

工作温度

-40℃ ~ 70℃

防护等级

IP65

安装方式

壁挂、抱杆
