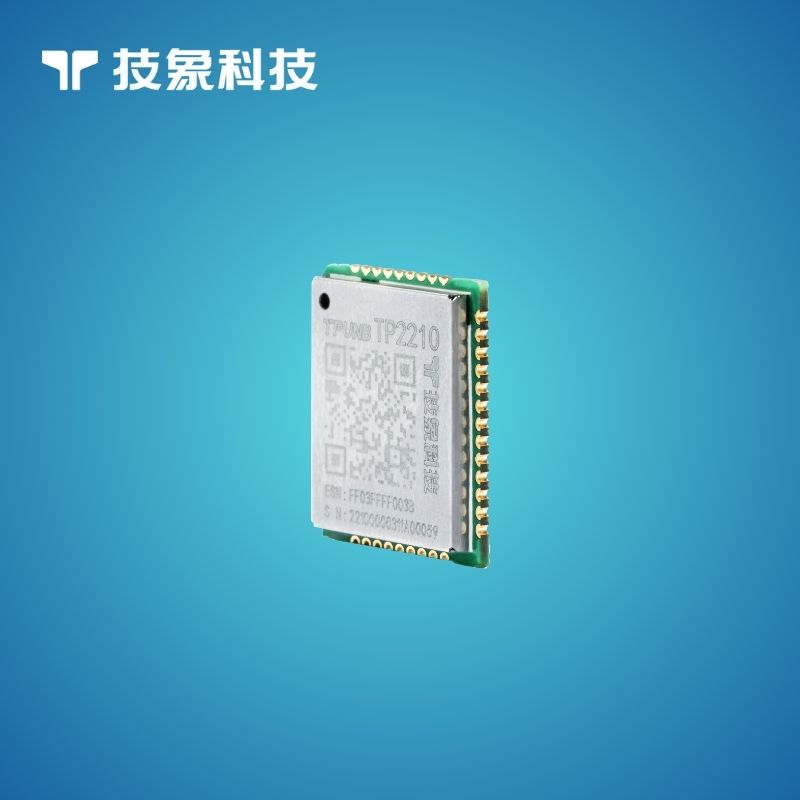

网关模块 TP2210

基于TPUNB无线窄带通信协议开发的一款高性价比、高性能、小尺寸的单通道网关模块。模块内置TP5803通信芯片,支持星型组网通信协议和AT指令配置参数与数据收发;数据本地处理,不需要接入平台。众多应用场景中的智能网关通过内嵌TPUNB网关模块,实现一对多通信,具有TPUNB网关的组网能力和网络管理服务能力,适用于小规模小范围组网场景。

分类: 标签:
工作频率

470MHz ~ 510MHz

发射功率

0dBm ~ 20dBm(可配置)

接收灵敏度

-117dBm

调制方式

FSK

工作带宽

≤ 200kHz / 单载波

符号速率

支持19.2kbps(上行)/ 19.2kbps(下行)
或76.8kbps(上行)/ 76.8kbps(下行)

天线接口

LCC 焊盘

工作温度

-40℃ ~ 85℃

存储温度

-40℃ ~ 90℃

尺寸

17.7mm × 15.8mm × 2.2mm

管脚数

44

封装接口

LCC SMT 表贴

应用接口

1. AT串口:TTL 电平,波特率115200bps
2. 调试串口:TTL 电平,波特率115200bps
3. LED 指示网络状态
4. SWD 烧录调试

工作电流 ( 典型值 )

发射电流85.5mA@3.3V 470 MHz 20dBm
接收电流16.5mA@3.3V 470 MHz

工作电压

2.6V ~ 3.6V
典型应用 3.3V
